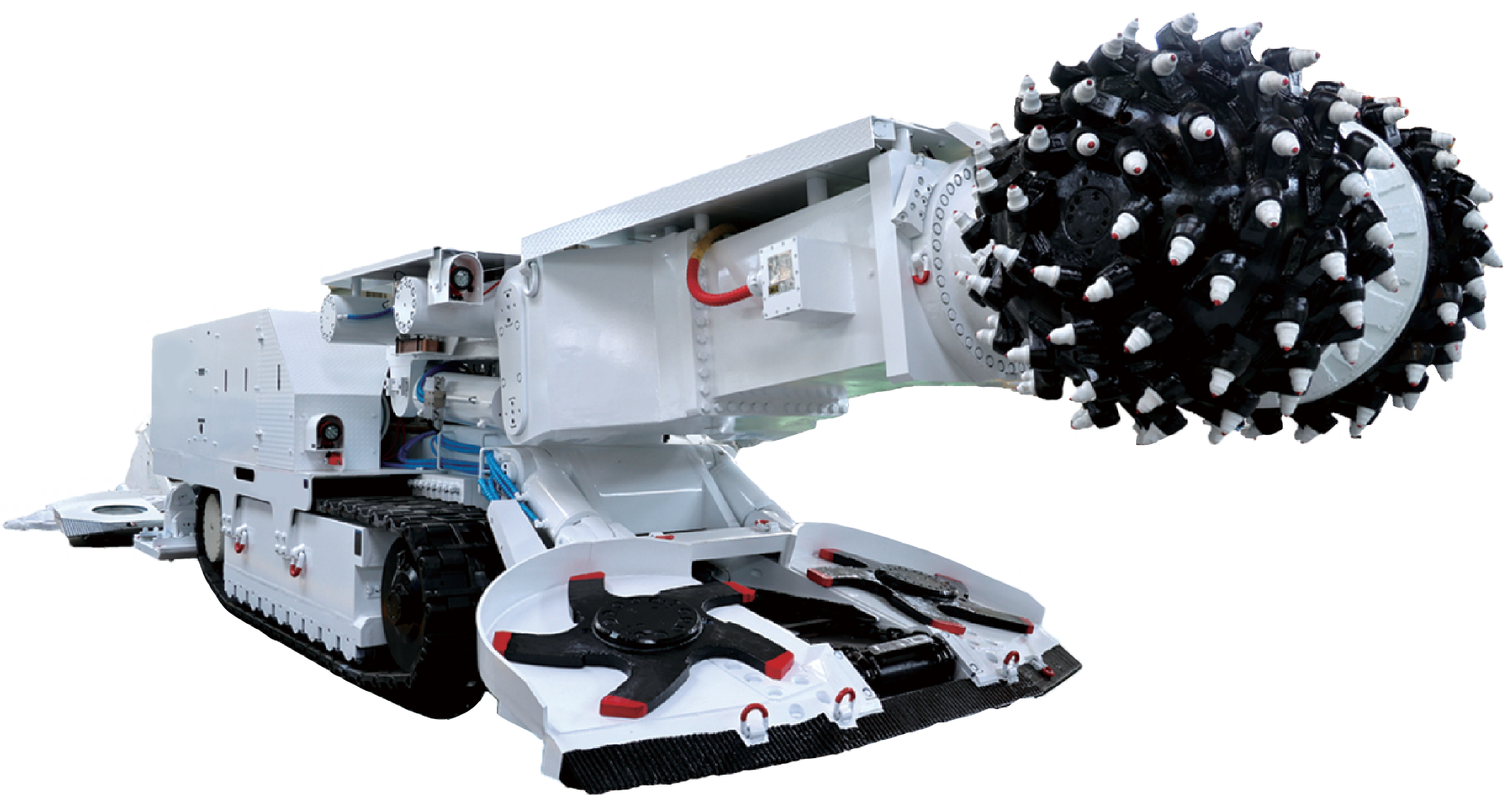

EBH350_EBZ315H硬岩掘进机

发布时间：2025-08-17 访问：1391

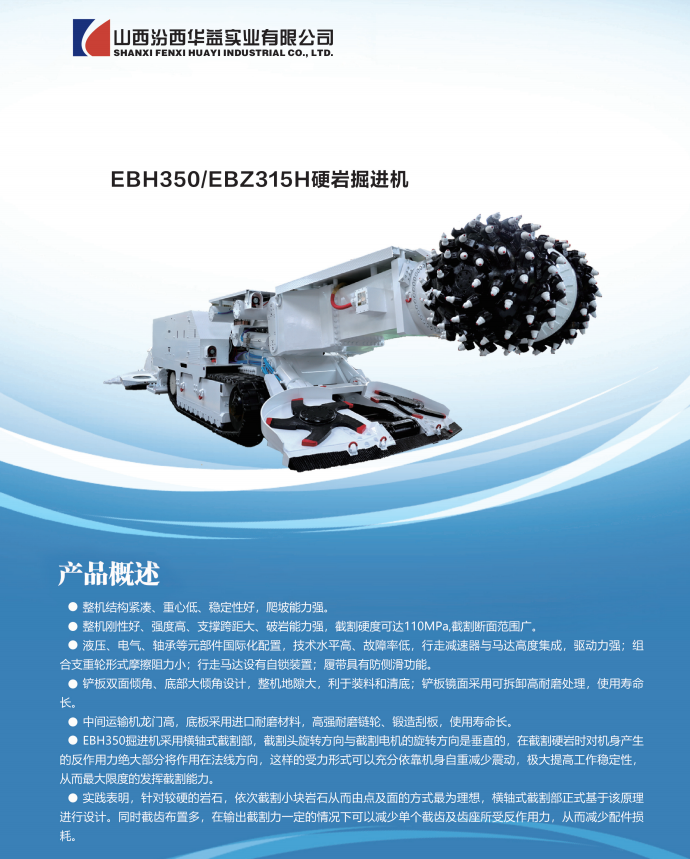

产品概述

●整机结构紧凑、重心低、稳定性好，爬坡能力强。

●整机刚性好、强度高、支撑跨距大、破岩能力强，截割硬度可达110MPa,截割断面范围广。

● 液压、电气、轴承等元部件国际化配置，技术水平高、故障率低，行走减速器与马达高度集成，驱动力强;组

合支重轮形式摩擦阻力小;行走马达设有自锁装置;履带具有防侧滑功能，

●铲板双面倾角、底部大倾角设计，整机地隙大，利于装料和清底:铲板镜面采用可拆卸高耐磨处理，使用寿命长。中间运输机龙门高，底板采用进口耐磨材料，高强耐磨链轮、锻造刮板，使用寿命长。

● EBH350批进机采用横轴式裁剧部，截割头施转方向与裁利电机的旅转方向是垂直的，在裁割神岩时对机,身产生的反作用力绝大部分将作用在法线方向，这样的受力形式可以充分依靠机身自重减少震动，极大提高工作稳定性，从而最大限度的发挥截割能力。

● 实践表明，针对较硬的岩石，依次截割小块岩石从而由点及面的方式最为理想，横轴式截割部正式基于该原理进行设计。同时截齿布置多，在输出截割力一定的情况下可以减少单个截齿及齿座所受反作用力，从而减少配件损耗。

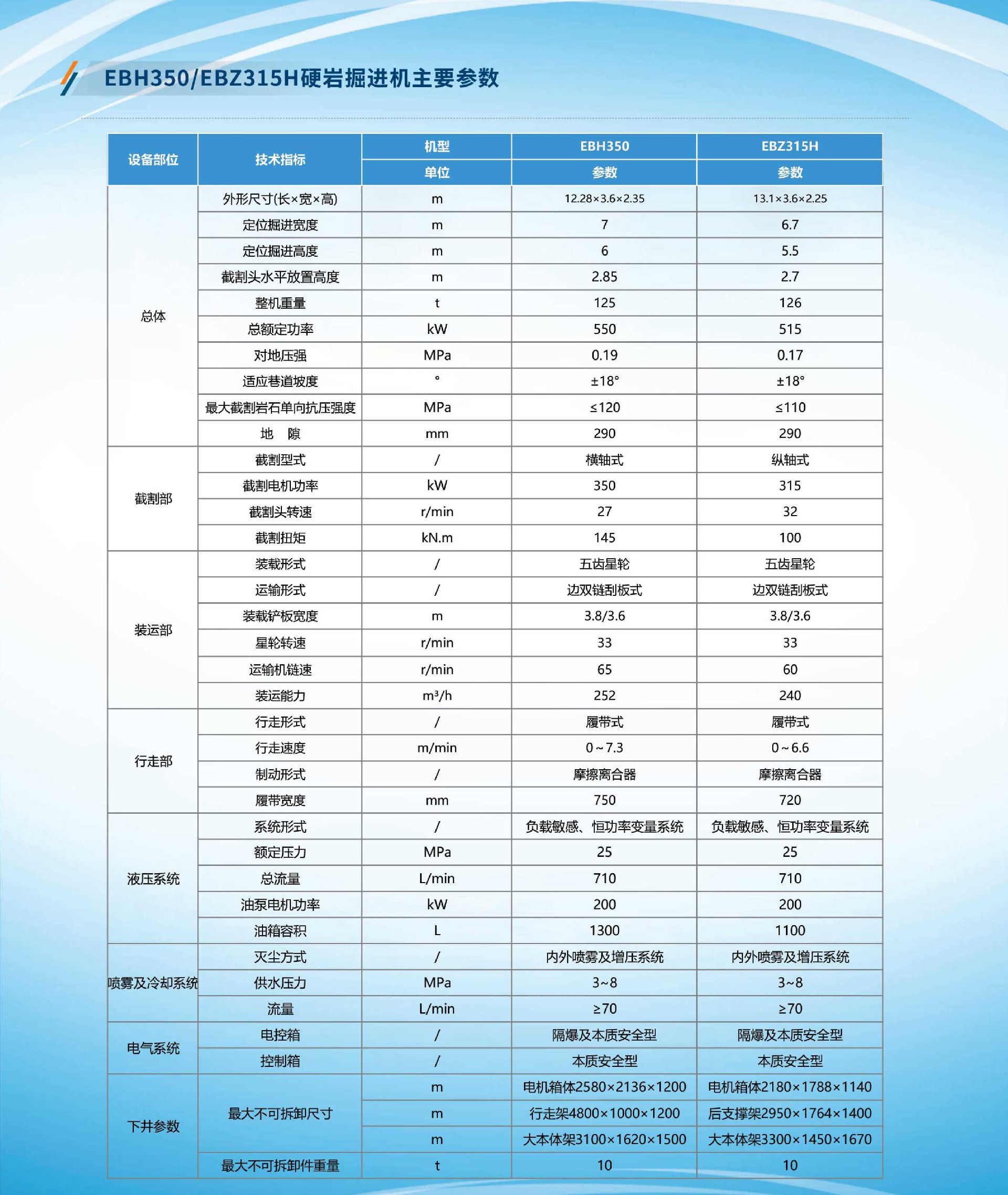

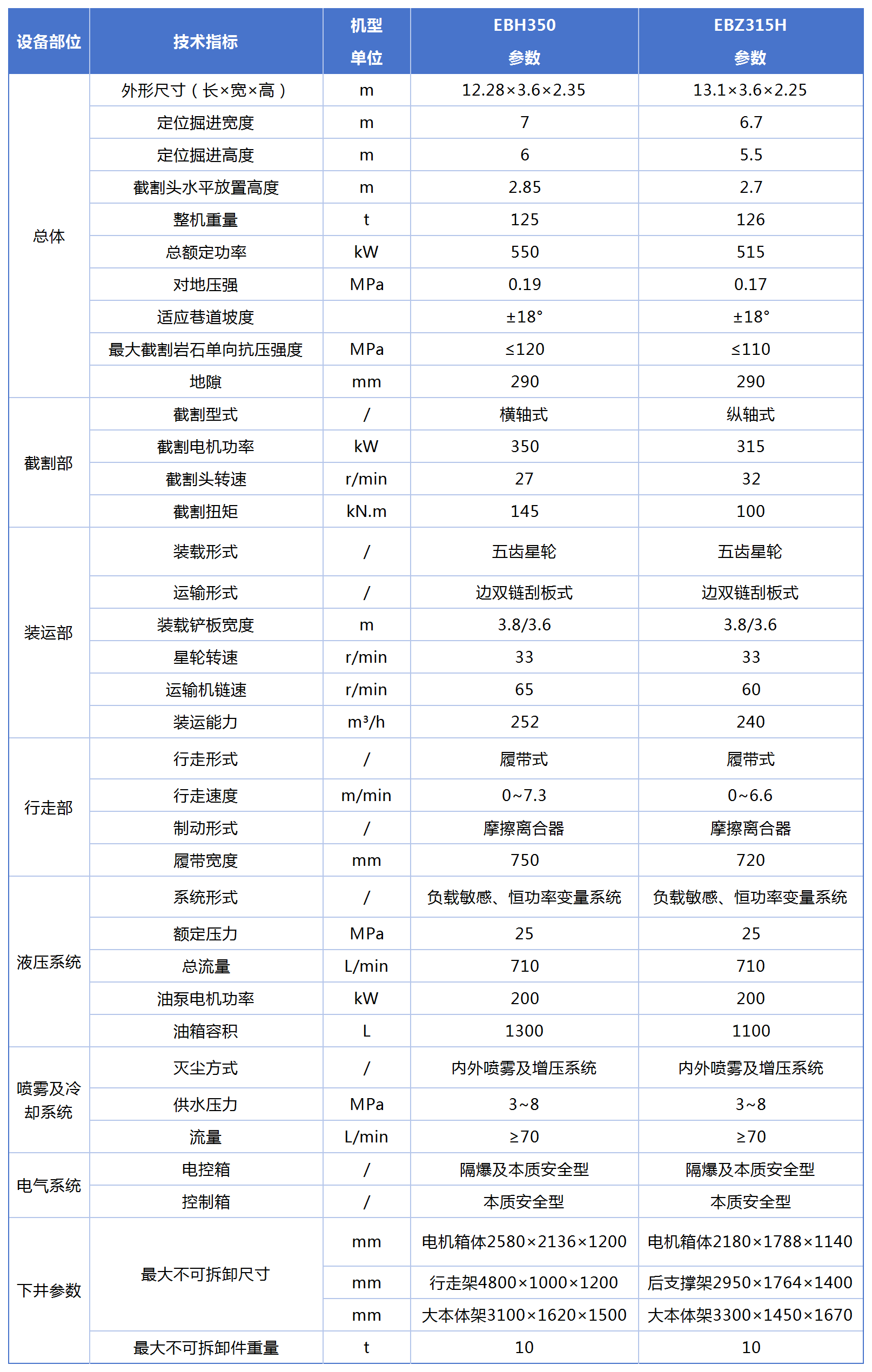

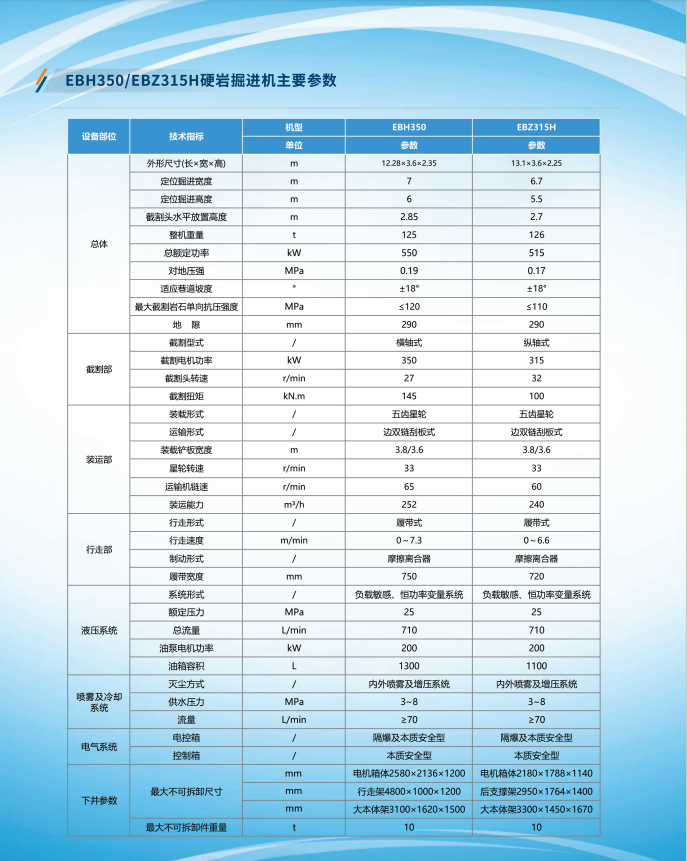

设备部位	技术指标	机型	EBH350	EBZ315H
设备部位	技术指标	单位	参数	参数
总体	外形尺寸(长×宽×高)	m	12.28×3.6×2.35	13.1×3.6×2.25
	定位掘进宽度	m	7	6.7
	定位掘进高度	m	6	5.5
	截割头水平放置高度	m	2.85	2.7
	整机重量	t	125	126
	总额定功率	kW	550	515
	对地压强	MPa	0.19	0.17
	适应巷道坡度		±18°	±18°
	最大截割岩石单向抗压强度	MPa	≤120	≤110
	地隙	mm	290	290
截割部	截割型式	/	横轴式	纵轴式
	截割电机功率	kW	350	315
	截割头转速	r/min	27	32
	截割扭矩	kN.m	145	100
装运部	装载形式	/	五齿星轮	五齿星轮
	运输形式	/	边双链刮板式	边双链刮板式
	装载铲板宽度	m	3.8/3.6	3.8/3.6
	星轮转速	r/min	33	33
	运输机链速	r/min	65	60
	装运能力	m³/h	252	240
行走部	行走形式	/	履带式	履带式
	行走速度	m/min	0~7.3	0~6.6
	制动形式	/	摩擦离合器	摩擦离合器
	履带宽度	mm	750	720
液压系统	系统形式	/	负载敏感、恒功率变量系统	负载敏感、恒功率变量系统
	额定压力	MPa	25	25
	总流量	L/min	710	710
	油泵电机功率	kW	200	200
	油箱容积	L	1300	1100
喷雾及冷却系统	灭尘方式	/	内外喷雾及增压系统	内外喷雾及增压系统
	供水压力	MPa	3~8	3~8
	流量	L/min	≥70	≥70
电气系统	电控箱	/	隔爆及本质安全型	隔爆及本质安全型
电气系统	控制箱	/	本质安全型	本质安全型
下井参数	最大不可拆卸尺寸	mm	电机箱体2580×2136×1200	电机箱体2180×1788×1140
		mm	行走架4800×1000×1200	后支撑架2950×1764×1400
		mm	大本体架3100×1620×1500	大本体架3300×1450×1670
	最大不可拆卸件重量	t	10	10
